Cấu tạo máy đào bánh lốp
Hệ thống di chuyển (bánh lốp)
- Bánh lốp: Được trang bị các lốp cao su chịu tải, có khả năng di chuyển linh hoạt trên nhiều loại địa hình khác nhau.
- Hệ thống treo: Hỗ trợ giảm chấn và đảm bảo sự ổn định khi di chuyển.
- Trục truyền động: Kết nối động cơ với bánh lốp, giúp truyền lực và kiểm soát tốc độ.
Động cơ
- Là bộ phận cung cấp năng lượng cho toàn bộ máy. Động cơ thường là loại diesel với công suất lớn, đảm bảo hiệu suất hoạt động mạnh mẽ.
Hệ thống thủy lực
- Bơm thủy lực: Cung cấp áp lực để vận hành các xi lanh thủy lực.
- Xi lanh thủy lực: Điều khiển sự nâng, hạ và chuyển động của các bộ phận như cần, tay cần và gầu đào.
- Ống dẫn thủy lực: Dẫn dầu thủy lực từ bơm đến các xi lanh và động cơ phụ trợ.
Cần và tay cần
- Cần (Boom): Phần lớn nhất, kết nối giữa khung máy và tay cần. Cần có thể nâng, hạ để mở rộng tầm hoạt động của máy.
- Tay cần (Arm): Kết nối với gầu đào, giúp thực hiện các chuyển động tới và lui để đào hoặc vận chuyển vật liệu.
Gầu đào
- Là bộ phận trực tiếp thực hiện công việc đào, xúc. Gầu đào có nhiều loại với các kích thước và hình dạng khác nhau tùy thuộc vào ứng dụng.
Buồng điều khiển
- Là nơi người vận hành điều khiển toàn bộ máy.
- Gồm ghế ngồi, bảng điều khiển, cần điều khiển, màn hình hiển thị và hệ thống điều hòa không khí.
Khung gầm
- Là phần khung chính, chịu toàn bộ tải trọng của máy.
- Được thiết kế chắc chắn để đảm bảo sự bền bỉ và an toàn trong quá trình làm việc.
Hệ thống cân bằng và đối trọng
- Đối trọng được gắn ở phía sau máy để cân bằng với trọng lượng của cần, tay cần và gầu đào khi hoạt động.
Hệ thống điện và điều khiển
- Bao gồm các cảm biến, bộ điều khiển, và dây điện, giúp vận hành máy hiệu quả và an toàn.
Hệ thống quay toa
Cho phép phần thân máy quay 360 độ quanh trục, tạo sự linh hoạt khi thao tác trong không gian hẹp.

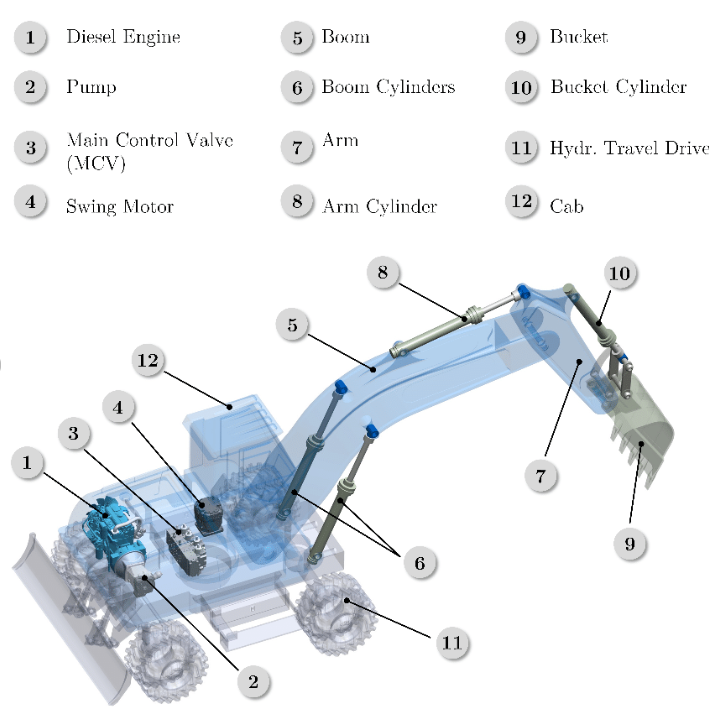

Hình 1: Ảnh thể hiện cấu tạo máy đào bánh lốp
-
Xem video máy đào bánh lốp Kobelco hoạt động, Tại đây
-
Mua máy đào bánh lốp kobelco gầu 0.5m3, Tại đây
-
Mua máy đào bánh xích kobelco gầu 0.5m3, Tại đây
-
Cấu tạo hệ thống di chuyển máy đào bánh lốp
Hệ thống di chuyển của máy đào bánh lốp được thiết kế để đảm bảo tính linh hoạt, cơ động và khả năng làm việc hiệu quả trên nhiều loại địa hình khác nhau. Cấu tạo cơ bản của hệ thống di chuyển máy đào bánh lốp bao gồm các thành phần chính sau:

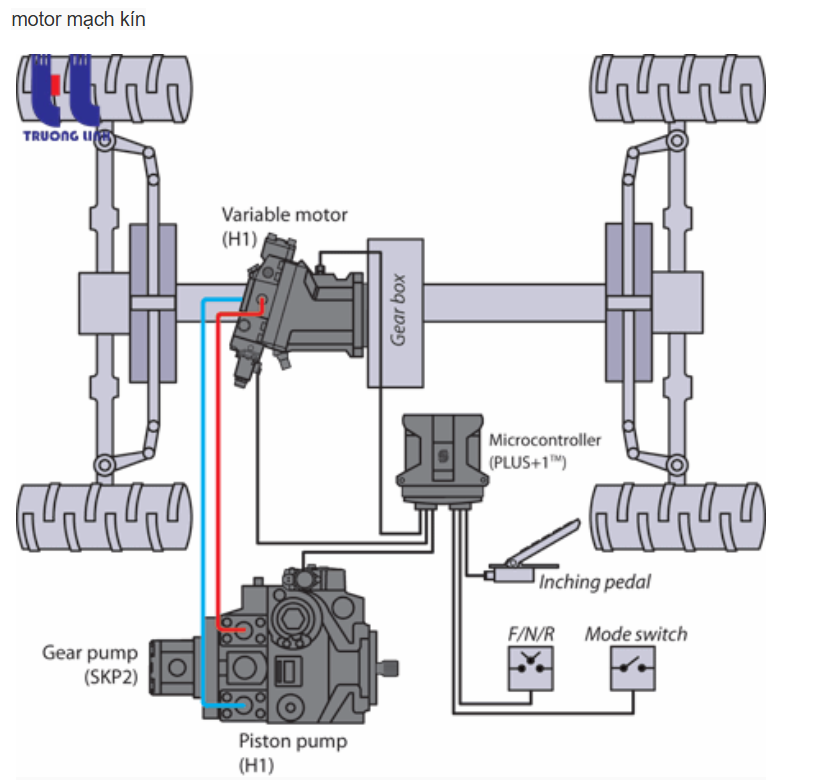

Hình 2: Cấu tạo hệ thống di chuyển máy đào bánh lốp
Khung gầm (Chassis)
- Là bộ phận chính chịu lực, liên kết các bộ phận khác của hệ thống di chuyển.
- Khung gầm được thiết kế chắc chắn để chịu tải trọng của toàn bộ máy đào.
Bánh lốp
- Gồm 4 hoặc nhiều hơn các bánh lốp cao su, thường là loại lốp địa hình để tăng khả năng bám đường.
- Có khả năng giảm chấn và chịu được áp lực lớn khi làm việc.
Hệ thống treo (Suspension System)
- Giảm rung lắc và tăng độ ổn định khi máy hoạt động trên địa hình không bằng phẳng.
- Có thể sử dụng lò xo, giảm xóc thủy lực hoặc hệ thống khí nén.
Động cơ di chuyển (Travel Motor)
- Là động cơ thủy lực hoặc động cơ diesel, cung cấp năng lượng cho hệ thống di chuyển.
- Động cơ thường được kết nối với hệ thống truyền động để điều khiển tốc độ và hướng di chuyển.
Hệ thống truyền động (Transmission System)
- Bao gồm hộp số, trục truyền động và vi sai (differential).
- Hộp số có thể là loại số tự động hoặc thủy lực, cho phép thay đổi tốc độ di chuyển và lực kéo phù hợp.
Hệ thống lái (Steering System)
- Điều khiển hướng di chuyển của máy đào.
- Hệ thống lái thường sử dụng trợ lực thủy lực để giảm lực cần thiết khi điều khiển.
Phanh (Braking System)
- Gồm phanh chính và phanh tay (hoặc phanh khẩn cấp).
- Phanh chính thường là phanh đĩa hoặc phanh tang trống, hoạt động bằng hệ thống thủy lực.
- Phanh tay được sử dụng để giữ máy đào cố định khi không làm việc.
Hệ thống thủy lực
- Cung cấp năng lượng cho việc điều khiển bánh xe và hệ thống di chuyển.
- Bao gồm bơm thủy lực, xi-lanh thủy lực và van điều khiển.
Cơ cấu khóa quay (Swing Lock Mechanism)
- Dùng để cố định phần thân máy đào trong quá trình di chuyển trên đường.
Thiết bị phụ trợ
- Các thiết bị như gương chiếu hậu, đèn chiếu sáng, cảm biến giúp tăng cường an toàn khi di chuyển.
-
Vì sao máy đào bánh lốp lại đắc hơn máy đào bánh xích?
Máy đào bánh lốp thường có giá cao hơn máy đào bánh xích do những lý do sau:
Tính linh hoạt và đa dụng của máy đào bánh lốp
- Khả năng di chuyển linh hoạt: Máy đào bánh lốp có thể di chuyển nhanh hơn trên đường nhựa, đường bê tông, hoặc các bề mặt bằng phẳng mà không cần xe vận chuyển. Điều này giúp giảm chi phí và thời gian di chuyển giữa các công trường.
- Ít gây hư hỏng mặt đường: Bánh lốp gây ít áp lực lên bề mặt hơn bánh xích, giúp bảo vệ mặt đường tốt hơn. Điều này làm cho máy đào bánh lốp thích hợp cho các công trình trong khu vực đô thị hoặc nơi có hạ tầng nhạy cảm.
Thiết kế và công nghệ phức tạp hơn
- Máy đào bánh lốp cần hệ thống treo, giảm xóc, và các thiết bị điều khiển phức tạp hơn để đảm bảo ổn định khi hoạt động. Những bộ phận này làm tăng chi phí sản xuất.
- Động cơ và hệ thống thủy lực của máy bánh lốp cũng thường được thiết kế để tối ưu hóa cho việc di chuyển và vận hành, góp phần tăng giá thành.
Ứng dụng đặc thù
- Máy đào bánh lốp thường được sử dụng ở các khu vực yêu cầu độ cơ động cao, chẳng hạn như đô thị, đường giao thông, hoặc các công trình nhỏ gọn. Vì vậy, nhu cầu này khiến giá của chúng thường cao hơn để đáp ứng các yêu cầu đặc thù.
Chi phí bảo trì và phụ tùng
- Bánh lốp có tuổi thọ ngắn hơn so với bánh xích và cần được thay thế định kỳ. Tuy nhiên, chi phí bảo trì tổng thể của máy đào bánh lốp thường thấp hơn trong dài hạn, do ít gây hư hại cho mặt đất và ít cần sửa chữa khung gầm.
Nguồn cung và nhu cầu thị trường
- Số lượng máy đào bánh lốp sản xuất và bán ra thường thấp hơn so với máy đào bánh xích, dẫn đến giá thành trung bình cao hơn do yếu tố cung cầu.
-
Vì sao máy đào bánh lốp di chuyển nhanh hơn máy đào bánh xích?
Máy đào bánh lốp di chuyển nhanh hơn máy đào bánh xích do các đặc điểm thiết kế và chức năng khác nhau của hai loại máy này:
Cơ chế di chuyển:
-
- Máy đào bánh lốp: Sử dụng bánh lốp cao su hoặc cao su kết hợp kim loại, giống như bánh xe của ô tô. Các bánh lốp được thiết kế để lăn trên mặt đất với lực cản thấp, giúp máy có thể di chuyển nhanh trên đường nhựa, bê tông, hoặc địa hình bằng phẳng.
- Máy đào bánh xích: Sử dụng hệ thống bánh xích kim loại hoặc cao su. Bánh xích được thiết kế để phân tán trọng lượng và bám tốt trên mặt đất, đặc biệt là trên địa hình gồ ghề, bùn lầy hoặc không ổn định. Tuy nhiên, cơ chế này tạo ra lực cản lớn hơn khi di chuyển, làm giảm tốc độ.
Tốc độ thiết kế:
-
- Máy đào bánh lốp thường được thiết kế để đáp ứng nhu cầu di chuyển nhanh giữa các vị trí làm việc trên địa hình bằng phẳng hoặc đường bộ. Vì vậy, tốc độ tối đa của máy đào bánh lốp thường cao hơn (khoảng 20-40 km/h).
- Máy đào bánh xích được thiết kế để làm việc ổn định trong môi trường địa hình khó khăn, nơi tốc độ không phải là yếu tố ưu tiên. Tốc độ tối đa của máy đào bánh xích thường chỉ khoảng 5-10 km/h.
Khả năng cân bằng và bám đường:
-
- Bánh xích giúp máy đào duy trì độ ổn định và bám đường tốt hơn, nhưng điều này đồng thời làm giảm hiệu suất di chuyển nhanh do ma sát cao.
- Bánh lốp có diện tích tiếp xúc nhỏ hơn và ít ma sát hơn, nên di chuyển nhanh hơn nhưng kém ổn định hơn trên địa hình khó khăn.
Ứng dụng và trọng tâm thiết kế:
-
- Máy đào bánh lốp thường được sử dụng trong các công việc đô thị, như xây dựng đường xá, nơi cần di chuyển nhanh giữa các điểm công việc.
- Máy đào bánh xích phù hợp cho các công trình nặng, địa hình gồ ghề hoặc không ổn định, nơi yêu cầu độ bám và sự ổn định hơn là tốc độ.
-
Ứng dụng của máy đào bánh lốp
Máy đào bánh lốp (hay còn gọi là máy xúc bánh lốp) là thiết bị xây dựng cơ giới được sử dụng rộng rãi trong các công trình xây dựng, giao thông, khai thác và nông nghiệp. Dưới đây là các ứng dụng chính của máy đào bánh lốp:
Xây dựng và san lấp mặt bằng
- Đào móng cho các công trình như nhà ở, cầu đường, và các công trình công nghiệp.
- San lấp mặt bằng để chuẩn bị mặt bằng xây dựng.
- Đào hố, rãnh cho hệ thống thoát nước hoặc các đường ống ngầm.
Công trình giao thông
- Sử dụng để xây dựng và bảo trì đường giao thông, cầu cống.
- Đào rãnh để lắp đặt đường dây cáp, ống dẫn dầu hoặc đường ống nước.
- Bốc xếp vật liệu như đất, đá, sỏi vào các phương tiện vận chuyển.
Công nghiệp khai thác
- Hỗ trợ khai thác khoáng sản ở các mỏ lộ thiên.
- Bốc dỡ vật liệu như đất, đá từ khu vực khai thác.
Cảnh quan và môi trường
- Làm sạch bùn đất, vệ sinh môi trường tại các khu vực công cộng hoặc trong thành phố.
- Đào hồ, kênh mương, hoặc tạo hình địa hình để phục vụ mục đích cảnh quan.
Nông nghiệp
- Đào ao hồ để nuôi trồng thủy sản.
- Đào rãnh để tưới tiêu hoặc lắp đặt hệ thống tưới nước.
- Vận chuyển phân bón, thức ăn cho gia súc hoặc các vật liệu nông nghiệp khác.
Các ngành khác
- Xử lý khẩn cấp trong các tình huống thiên tai (dọn dẹp đổ nát, giải phóng đường giao thông).
- Hỗ trợ trong các công trình lắp đặt hạ tầng kỹ thuật.
